47* practica del circuito oscilador

EXPLICACIÓN DE LA ACTIVIDAD

Con esta practica lo que hicimos Fue aprender a leer un plano para saber como armar un circuito oscilador.

Empezamos identificando los componentes, y hallar donde iba ubicado cada elemento, luego empezamos a soldar y mirar que no estuvieran en corto, Después miramos con el multimetro de que todo estuviera bien en continuidad y por ultimo lo pusimos a funcionar.

MATERIALES

baquela

diodo

resistencia

condensador

circuito integrado

condensador cerámica

reostato

cables utp para puentes

broche

cautin

multimetro

pinzas

estaño

46* practica de ensamble

EXPLICACIÓN DE LA ACTIVIDAD

Con el Profe del sena empezamos destapando la cpu, para ello trajimos 2 destornilladores de estrella y pala, limpiamos y empezamos a distinguir cada parte de la CPU. Quitamos la Board, la fuente de poder, la unidad de CD y de Disquete, desarmamos el teclado e identificamos cada componente, identificamos cada tornillo de las diferentes partes y la cerramos.

Con esta practica queremos dar a conocer las partes internas y externas que componen la CPU.

44* practica de fuente

PRACTICA DE FUENTES

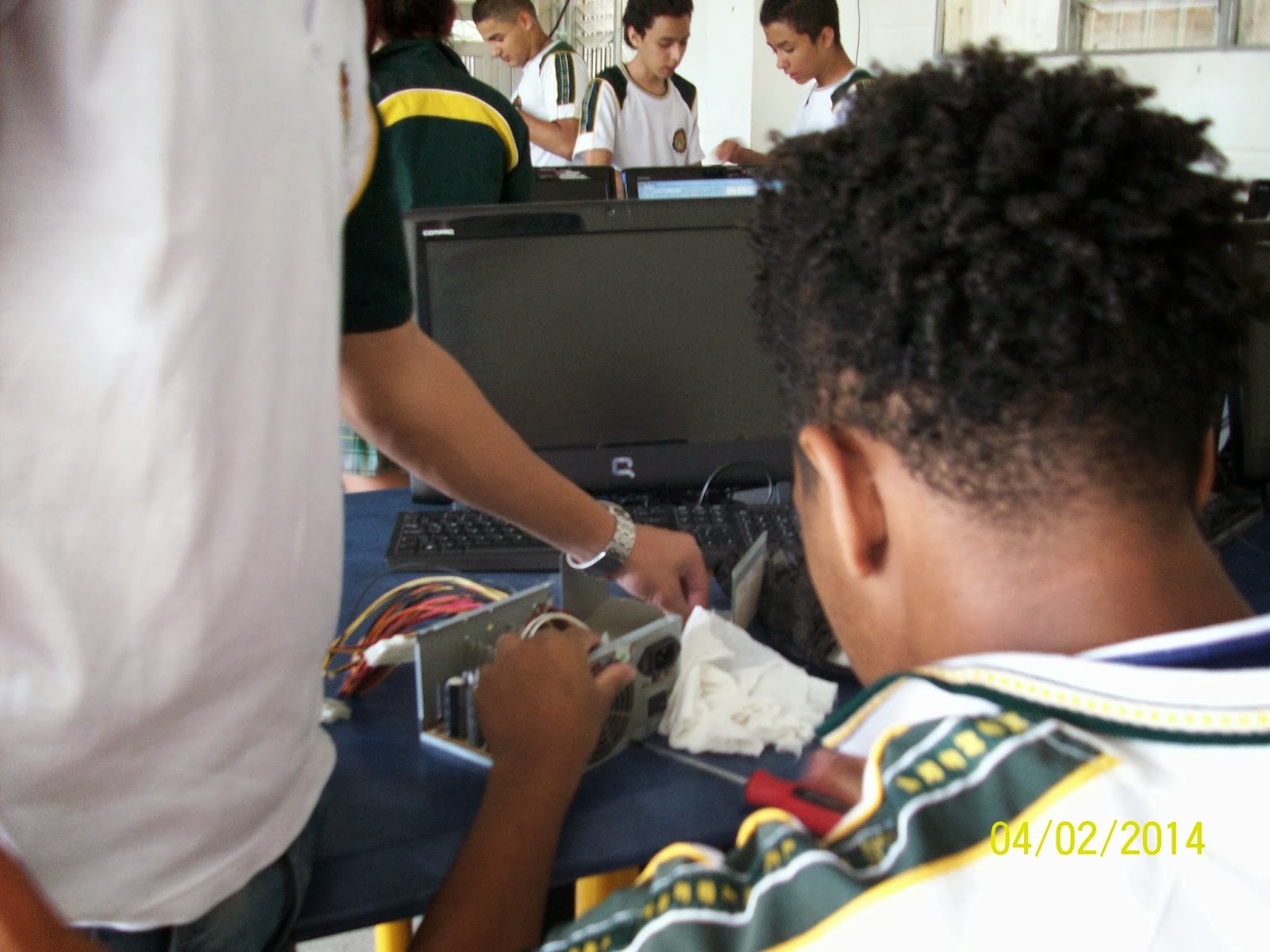

La practica consistió en destapar la fuente de poder, para esto trajimos una serie de elementos para hacer la practica como Trapo, Cepillo, destornillador de pala y de estrella,  y se hizo el siguiente procedimiento: Separar todos los tornillos según los tamaños, después de destornillar , al destapar se muestra el interior de la fuente, se procede a la identificación de cada uno de los componentes, se limpia y se vuelve a tapar.

CUIDADOS DE LA FUENTE DE PODER

1.

soplete la fuente de poder con aire comprimido, para sacar todo el polvo a la fuente.

2. Asegurarse de tener instalada tierra física en el toma corrientes que estamos usando para la computadora.

3.No obstruir la entrada de aire de ventilador de la fuente o del CPU.

4. No poner ningún tipo de liquido cerca, ni en ninguna parte de la computadora.

FOTOS

Attachment (1) from Laura Cristina Guerrero

43* Taller de Repaso

INTRODUCCIÓN

con este pequeño taller de repaso quisimos recordar lo trabajado el año pasado, en el cual trabajamos las conversiones de decimal a binario y de binario a decimal, la fuente de poder y su estructura , que era byte, bit,carácter , los dispositivos de entrada, salida y almacenamiento , memoria ram rom , los conectores de la board.

con este repaso facilitamos los trabajos en este nuevo año.

TRABAJO

COLLAGE ARQUITECTURA

COLLAGE DE LA FUENTE
